氣動蝶閥

多儀閥門 – 蝶閥 – 氣動蝶閥系列

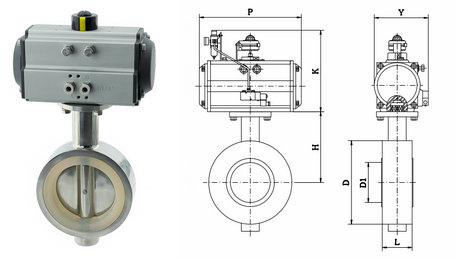

氣動對夾衛生蝶閥

閥門型號：D671F-10P，D671Si-10P
通徑規格：DN25-DN500
結構形式：中線型
閥體材質：不銹鋼304、316、316L等
公稱壓力：1.0mpa
適用溫度：－20℃～180℃
應用范圍：酒品、生物工程、食品、制藥、飲料、乳品等
產品特點：衛生級標準，材料耐老化，閥體小巧輕便

氣動對夾衛生級蝶閥概述：

氣動對夾衛生級蝶閥鋼件均由食品級不銹鋼制作，密封材質為食品橡膠，衛生質量高，采用對夾的連接方式，只需將蝶閥夾在管道兩端法蘭之間即可，特別適用于空間有限，管道距離相對短的工況中。氣動對夾衛生級蝶閥內外用高檔拋光設備處理，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染，廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。

氣動對夾衛生級蝶閥常用于對衛生等級要求很高的場所，可以滿足食品、生物制藥領域各種介質的特殊要求，其光滑、無縫、自動排空手工藝流體通道，還非常適用于蒸汽及其它就地清洗的需要。

氣動對夾衛生級蝶閥參數：

公稱通徑	DN25-DN500
公稱壓力	PN1.0MPa
連接方式	對夾式
驅動形式	氣動控制（壓縮空氣4～7bar）
適用溫度	－20℃～180℃
動作范圍	0～90°
密封材質	丁晴橡膠(X)、氟橡膠(FKM)、三元乙丙橡膠(E)
閥體材質	不銹鋼304、316、316L等
作用方式	單作用（常開,常閉）、雙作用（氣開,氣關）
控制形式	開關切斷、調節流量（輸入輸出4-20mA）

氣動對夾衛生蝶閥氣動附件參數：

驅動方法	壓縮空氣(可帶手輪)
供氣壓力	0.4-0.7mpa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL)
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
